Skema 5 Bar Led Audio Level

Daftar komponen:

ic = BA6124

c1 = 1uF 50v
c2 = 10uF 35v
c3 = 100uF 16v

r1 = 10k
r2 = 10k
vr = 50k

led1, led2, led3 = led warna hijau
led3 dan led4 = led warna merah

Rangkaian ini sudah banyak digunakan pada produk - produk elektronik , khususnya pada perangkat audio , misalnya pada TAPE DECK , AUDIO AMPLIFIER, EQUALIZER, MIXER, serta pada PEMANCAR





Rangkaian 5 bar audio level ini sangat mudah dirakit, karena hanya menggunakan 1 buah ic BA6124 dan beberapa elco dan resistor serta led.

Untuk ic BA6124 jika tidak tersedia, kita bisa menggantinya dengan ic lain , misalnya ic 1403 , atau ic AN6884.

Nah , selamat bereksperimen , semoga berhasil

mohon maaf karena gambarnya tidak mewah , kalau ada yang kurang jelas silakan ditanyakan

Lanjutkan membaca

Skema Amplifier 140 Watt

Saya rasa untuk membuat amplifier ini tidak terlalu sulit , karena cuma menggunakan air 1 buah ic op-amp 741 dan beberapa butir garam transistor serta sedikit gula pasir resistor dan di aduk dalam gelas condensator




Sumber skema dari

Lupa skema amplifier 140 watt ini masih mono.
Jadi untuk mendapatkan istri baru amplifier yang stereo , silakan lamar wanita yang anda idamkan rakit 2 buah amplifier yang sama

Kalau diperhatikan, skema di atas di ambil dari skema suatu produk
Mungkin ada yang pernah membeli kit ampli yang skemanya seperti di atas dan sudah pernah mencobanya, atau ada yang pernah rakit amplifier seperti skema di atas , kasih tahu dong hasilnya

Lanjutkan membaca

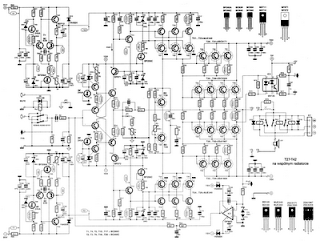

Skema Audio Amplifier 2 Kilo Watt

Untuk gambar ukuran besar, silakan klik gambar skemanya



sumber skema dari circuitdiagram.net

Kalau ada yang sudah berhasil merakit amplifier 2kw ini , sharing dong hasilnya
