Skema Audio Amplifier Menggunakan ic TDA2040

Penampakan ic TDA2040:



ABSOLUTE MAXIMUM RATINGS:
Vs - Supply Voltage: ± 20 V
Vi - Differential Input Voltage: ± 15 V
Io- Output Peak Current (internally limited) 4 A
Ptot - Power Dissipation at Tcase = 75 °C: 25 W
Tstg, Tj - Storage and Junction Temp. -40 to 150°C




Pin out ic TDA2040:


Skema amplifer TDA2040, keluaran 20 watt:

skema amplifier TDA2040

Skema amplifer TDA2040, keluaran 30 watt:

Vs= +/-16v
Rl=8Ω
Po=30W (d=0.5%)

skema amplifier TDA2040 bridge

ada yang kelupaam, skema di atas bisa pake ic TDA2050 yang powernya lebih gede @32w , VCC 18v

moga bermanfaat
Lanjutkan membaca

Skema Audio Amplifier Menggunakan ic TDA2005

Penampakan ic TDA2005:


Datasheet TDA2005
ABSOLUTE MAXIMUM RATINGS
SymbolParameterValue
VsOperating Supply Voltage18 V
VsDC Supply Voltage28 V
VsPeak Supply Voltage (for 50 ms)40 V
IoOutput Peak Current (non repetitive t=0.1ms)4.5 A
IoOutput Peak Current (repetitive f>10 Hz)3.5 A
PtotPower Dissipation at Tcase = 60 °C30 W
Tstg, TjStorage and Junction Temperature-40 to 150°C

Pin out ic TDA2005


Berikut adalah skema amplifier setereo 2 X 10 watt:
skema audio amplifier TDA2005


Berikut adalah skema amplifier mono 20 watt:
skema audio amplifier TDA2005 bridge


sumber;http://www.hobby-hour.com
Lanjutkan membaca

Kamis, 15 September 2011

Cara Mengukur Transistor Horizontal TV

Sebelumnya saya mau sampaikan kepada para pengunjung bahwa saya bukanlah teknisi, namun saya hanyalah seorang yang tak sempurna yang hobi elektro.
Tulisan ini hanyalah catatan kecil saya, dan mudah-mudahan bermanfaat bagi yang ingin belajar reparasi tv untuk mendapatkan penghasilan tambahan seperti saya.
Baik, tanpa ada maksud lain, langsung saja kita belajar cara mengukur transistor horisontal.

Cara mengukur transistor horisontal memeng sedikit berbeda dengan transistor biasa, ini dikarenakan adanya resistor dan dioda yang terdapat di dalam transistor horisontal.

Untuk lebih jelasnya, silakan perhatikan skema internal transistor horisontal di bawah ini:

skema internal transistor horisontal


Berikut adalah cara saya mengukur transistor horisontal menggunakan AVO meter digital, soalna ga punya AVO meter analog :

  1. Atur knob avo meter pada skala pengukuran dioda.
    Hubungkan probe merah avo meter ke basis transistor, dan probe hitam di kaki kolektor. Display harus nyambung (menunjukkan nilai sekitar 300 ohm lebih).

  2. Dan jika probe dibalik/ditukar, display harus diam.

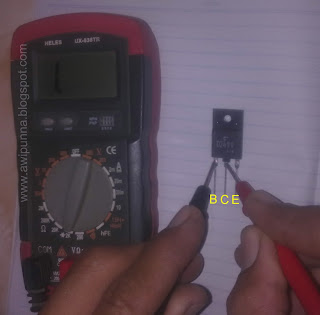

    basis ke kolektor, probe dibalik


  3. Hubungkan probe merah di kaki basis, dan probe hitam di kaki emitor, harus nyambung (display harus menunjukkan angka beberapa puluh ohm).
    ukur basis ke emitor1

    Dan jika probe dibalik/ditukar, hasil pengukuran harus sama (nyambung).
    ukur basis ke emitor2


  4. Hubungkan probe merah ke kaki kolektor transistor, dan probe hitam di kaki emitor transistor horisontal. display pada AVO meter harus diam (ga nyambung)
    ukur emitor ke kolektor

    Dan jika probe dibalik/ditukar, hasilnya harus nyambung dengan nilai resistensi lebih tinggi dari pada hasil pengukuran antara basis dengan kolektor (lihat hasil pengukuran pada nomer 1 di atas)
    ukur emitor ke kolektor2

Untuk avo meter analog juga sama caranya, cuma probe merah pada avo digital adalah probe hitam pada avo meter analog.
Demikianlah cara mengukur transistor horisontal, semoga bermanfaat.
Lanjutkan membaca

Sabtu, 10 September 2011

Memperbaiki Lampu Hemat Energi (LHE)

Kemarin saya sempat mengganti Lampu Hemat Energi (LHE) yang sudah diklaim putus di rumah sebelah dengan lampu LHE yang baru.

lampu LHE yang putuslampu hemat energi


Malamnya lampu LHE yang sudah divonis putus saya bongkar
lampu LHE dibongkarpenutup lampu dibuka


Terus ukur kedua filamennya , eh ternyata masih nyambung. Berarti masih ada harapan 100% ini lampu nyala lagi

ukur filamen lampuukur filamen lampu


Langsung saja solder saya panasin.

Pada saat mengamati bawah pcb nya lampu LHE , ternyata ada 2 jalur yang terbakar dan sudah putus tepat dibawah keempat dioda penyearah.
"pasti diodanya sudah short/jebol ", begitulah ramalanku

Pas diukur diodanya , ternyata ada 2 yang jebol.
"karena dioda jebol , pasti transistor 13001 ikutan jebol juga " , pikir saya.
Ukur transistornya, eh memang benar ada 1 transistor yang sudah jebol.
dioda 1N4007
transistor
Penggantian dioda 1N4007 dan transistor 13001 pun dilakukan. Dioda dan transistor penggantinya saya ambil dari pcb lampu LHE PHILIPS yang lampunya sudah putus.

Sebelum memasang transistor 13001 punya lampu PHILIPS ke pcb lampu LHE yang saya perbaiki, saya sempat ukur transistor 13001 punya PHILIPS untuk memastikan kalo transistornya masih bagus atau tidak. Dan alhamdulillah masih bagus transistornya.
Tapi ada yang aneh, pada saat mengukur transistor 13001 bekas lampu PHILIPS, kok kaki basis kena kaki nomer 3 ya ?
Padahal transistor 13001 yang rusak basisnya pada kaki nomer 1

Transistor 13001 (bekas dari lampu LHE PHILIPS ) saya pasang, tentunya posisi transistornya dibalik arahnya agar posisi kaki sesuai.
Jalur yang putus disambung. Selesai

lampu siap dicobaselesai pasang komponen


Sekarang waktunya mencoba.
BISMILLAHIRRAHMANIRRAHIM,,
Horeeeeeeeeeeee, lampunya nyala. Tapi kok nyalanya seperti bergetar ?
Pasti kedua elco 3,3uF/250v nya minta diganti
Elco pengganti lagi-lagi saya ambil dari elco bekas lampu TL PHILIPS Elco pengganti kapasitasnya lebih besar dari pada elco yang diganti, mengapa ?
Karena di box komponen saya ga ada elco 3,3uF/250v
elco 3,5uF/250v

Setelah masuknya elco dari bekas lampu TL PHILIPS ; 4,7uF/400v dan 6,8uF/400v
untuk menggantikan kedua elco 3,3uF/250v , maka langsung saja lampunya di coba.
Dan ALHAMDULILLAH, lampu yang tadinya nyalanya seperti kedip-kedip bergetar sudah tidak ada lagi , alias nyalanya sudah tenang.

lampu sudah menyalalampunya sudah nyala


Dan kayakna ni lampu bakalan menemani saya kalo lagi nyolder malam-malam.
hehe.....
Lanjutkan membaca

Kamis, 08 September 2011

Belajar Reparasi Televisi

Beberapa hari yang lalu saya kedatangan tv Digitec 21" yang mati total. kata si empunya katanya awalnya gambarnya goyang.

Singkat cerita; tuttup tv dibuka, ada bau tak sedap, tapi bukan bau komponen terbakar.
Coba perhatikan komponen pada blok regulator, horizontal, dan vertikal, ga ada satupun komponen yang mencurigakan.

Mesin saya lepas, sataga nagaaaaaaaa..........., ada 2 ekor cicak yang sudah mati terpanggang di bawah pcb, tepatnya di sekitar blok horizontal.
PCB dibersihkan dari bangkai cicak. Esoknya mesin tv saya perhatikan lagi, ternyata ada 2 jalur yang terbakar; jalur 190v , dan jalur ABL atau jalur BCL atau jalur apalah namanya (ada yang tahu ?), soalnya di PCB nya juga ga ada tulisannya.

Jalur yang terbakar saya potong/putus, kemudian di jumper dengan kabel. TV di hidupkan,,,
BISMILLAHIRRAHMANIRRAHIM
Waduh, tv nya belum ada tanda-tanda kehidupan (masih mati total), tapi kok ada suara deritan di fbt nya ?

mesin di copot lagi, ukur transistor horizontal, ternyata transistornya jebol.
SEtelah transistor horizontal diganti. Jantung berdebar, keringat bercucuran ketika tv hendak dihidupkan (maklum, baru belajar reparasi tv)
BISMILLAHIRRAHMANIRRAHIM........ tombol power ditekan.
ALHAMDULILLAH.......
tv sudah nyala, tapi kok layarnya redup, ada sedikit blank di samping-samping layar ? Tapi kalo pindah
chanel, layar sempat terang sekejap, lalu redup lagi

TV nyala redup sekalitv nyala redup


Karena sudah kehabisan akal, tegangan regulator saya ukur , semuanya normal-normal saja.
Apalagi nih ?

Terpaksa saya mulai melancarkan pertanyaan di internet , banyak para master teknisi yang menyarankan untuk mengganti elco power supply .

Ketika hendak melepas elco, tak sengaja saya melihat resistor 1/8w yang sudah terbakar di sekitar IC kroma. Penggantian elco ditunda , dan sayapun kembali memborbardir sejumlah situs di internet (termasuk FB) dengan pertanyaan "nilai resistor yang terbakar".
Dan alhamdulillah , akhirnya saya dapat jawabannya dari master teknisi di FB

letak resistor yang terbakarletak resistor yang terbakar


jalur resistor yang terbakarjalur resistor yang terbakar


Resistor 1k saya pasang , tv coba dihidupkan lagi, dan alhamdulillah , layarnya sudah terang dan sebagian blanknya juga sudah hilang

Terima kasih banyak saya haturkan kepada para teknisi di internet yang telah menjawab/membantu permasalahan saya.

Tutup belakang tv nya saya pasang, pasang 4 sekrupnya , dan selesai.

Ops, ada yang kelupaan; lubang-lubang yang memungkinkan cicak ataupun binatang kecil lainnya masuk saya tutup menggunakan isolasi. Maklum , ini tv sudah diganti mesinnya , jadi banyak lubang-lubangnya yang nganggur.

TV pun siap dikembalikan kepada pemiliknya
