Memperbaiki Lampu Hemat Energi (LHE)

Kemarin saya sempat mengganti Lampu Hemat Energi (LHE) yang sudah diklaim putus di rumah sebelah dengan lampu LHE yang baru.

lampu LHE yang putuslampu hemat energi


Malamnya lampu LHE yang sudah divonis putus saya bongkar
lampu LHE dibongkarpenutup lampu dibuka


Terus ukur kedua filamennya , eh ternyata masih nyambung. Berarti masih ada harapan 100% ini lampu nyala lagi

ukur filamen lampuukur filamen lampu


Langsung saja solder saya panasin.

Pada saat mengamati bawah pcb nya lampu LHE , ternyata ada 2 jalur yang terbakar dan sudah putus tepat dibawah keempat dioda penyearah.
"pasti diodanya sudah short/jebol ", begitulah ramalanku

Pas diukur diodanya , ternyata ada 2 yang jebol.
"karena dioda jebol , pasti transistor 13001 ikutan jebol juga " , pikir saya.
Ukur transistornya, eh memang benar ada 1 transistor yang sudah jebol.

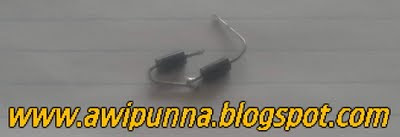

dioda 1N4007
transistor
Penggantian dioda 1N4007 dan transistor 13001 pun dilakukan. Dioda dan transistor penggantinya saya ambil dari pcb lampu LHE PHILIPS yang lampunya sudah putus.

Sebelum memasang transistor 13001 punya lampu PHILIPS ke pcb lampu LHE yang saya perbaiki, saya sempat ukur transistor 13001 punya PHILIPS untuk memastikan kalo transistornya masih bagus atau tidak. Dan alhamdulillah masih bagus transistornya.
Tapi ada yang aneh, pada saat mengukur transistor 13001 bekas lampu PHILIPS, kok kaki basis kena kaki nomer 3 ya ?
Padahal transistor 13001 yang rusak basisnya pada kaki nomer 1

Transistor 13001 (bekas dari lampu LHE PHILIPS ) saya pasang, tentunya posisi transistornya dibalik arahnya agar posisi kaki sesuai.
Jalur yang putus disambung. Selesai

lampu siap dicobaselesai pasang komponen


Sekarang waktunya mencoba.
BISMILLAHIRRAHMANIRRAHIM,,
Horeeeeeeeeeeee, lampunya nyala. Tapi kok nyalanya seperti bergetar ?
Pasti kedua elco 3,3uF/250v nya minta diganti
Elco pengganti lagi-lagi saya ambil dari elco bekas lampu TL PHILIPS Elco pengganti kapasitasnya lebih besar dari pada elco yang diganti, mengapa ?
Karena di box komponen saya ga ada elco 3,3uF/250v
elco 3,5uF/250v

Setelah masuknya elco dari bekas lampu TL PHILIPS ; 4,7uF/400v dan 6,8uF/400v
untuk menggantikan kedua elco 3,3uF/250v , maka langsung saja lampunya di coba.
Dan ALHAMDULILLAH, lampu yang tadinya nyalanya seperti kedip-kedip bergetar sudah tidak ada lagi , alias nyalanya sudah tenang.

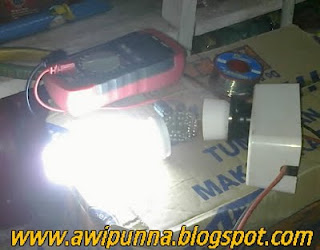

lampu sudah menyalalampunya sudah nyala


Dan kayakna ni lampu bakalan menemani saya kalo lagi nyolder malam-malam.
hehe.....
