Assalamu alaikum..
Sebenarnya udah lama mau saya bagikan pengalaman ini.., cuma baru kesampaian..hehe..
Bermula ingin memonitor tanpa mengganggu sinyal drone dan dengan biaya murah, sayapun berpikir keras.
Awalnya mau pake hp sebagai monitor, tapi hp saya belum mendukung usb otg. Dan kalaupun mendukung, ram hp saya tidak cukup. Masak harus beli hp ? Hehe..
Terus kalau pake monitor tv 7", masih butuh batre 3s & vrx. Kalau dihitung2 sekitar 1,5 jutaan.. hikzz..
Akhirnya saya berpikir untuk menggunakan monitor wltoys yang harganya 300rb. LCD monitor ini berukuran 5", sudah ada vrx 5,8ghz nya , serta sudah ada batre internalnya.
Kekurangan monitor wltoys ini adalah: kecerahan tidak bisa diatur, tidak bisa pindah kanal, batre cepat habis. Sebanding dengan harganya, tapi bagibsaya sudah cukup memuaskan.
Untuk batre bisa kita tambahkan batre lipo 1s agar daya tahan berrambah, paralelkan dengan batre bawaannya !
Saya menambahkan batre 1s 700mah, lumayanlah..hehe...
Baiklah bagi yang ingin ber FPV ria dengan modal terbatas seperti saya, silakan beli:
Kabel merah adalah b+, kabel hitam adalah B-, kabel kuning adalah input video.
Pastikan semua sambungan benar, hidupkan monitor, hidupkan vtx (jangan menghidupkan vtx tanpa antena, hidupkan kamera. Dan taraaaaa....
Ini dia hasilnya :
Sekarang tinggal pasang vtx nya sesuai keinginan kita. Saya sendiri memilih pasang di anti jello
Daya untuk vtx saya ambil dari batre drone melalui jack 3,5. Sebelumnya sudah saya ubah jalur jack di dalam drone. Jika anda awam soal elektro, sebaiknya jangan tiru cara saya. Sebaiknya bikin jack sendiri.
Tegangan minimal untuk vtx nya adalah 7,4v & maksimalnya 24v.
Total biayanya sekitar 500rb, tidak termasuk kamera..hehe..
Hasil tes sekitar 300 meter masih jelas (jantung rasanya mau copot,,hehe..)
Tips saya: jika hendak terbang secara horizontal, maka atur posisi antena vtx dan antena vrx nya secara vertikal agar sinyal dari vtx bisa diterima dengan baik.
Jika hendak terbang vertikal saja, atur antena vtx & antena vrx nya secara horizontal.
Pengalaman saya: pernah terbang vertikal tepat di atas saya hanya untuk mengetahui tinggi maksimal drone, pada ketinggian sekitar 100m saja sudah No Signal. Itu karena posisi antena vtx nya vertikal.
Walaupun sudah fpv, usahakan drone kita tetap terlihat.
O iya, jika input video belum diterima vtx, tampilan di monitor adalah No Signal.
Demikian sedikit pengalaman saya, semoga bermanfaat.
Wassalam...
Sebenarnya udah lama mau saya bagikan pengalaman ini.., cuma baru kesampaian..hehe..
Bermula ingin memonitor tanpa mengganggu sinyal drone dan dengan biaya murah, sayapun berpikir keras.
Awalnya mau pake hp sebagai monitor, tapi hp saya belum mendukung usb otg. Dan kalaupun mendukung, ram hp saya tidak cukup. Masak harus beli hp ? Hehe..
Terus kalau pake monitor tv 7", masih butuh batre 3s & vrx. Kalau dihitung2 sekitar 1,5 jutaan.. hikzz..
Akhirnya saya berpikir untuk menggunakan monitor wltoys yang harganya 300rb. LCD monitor ini berukuran 5", sudah ada vrx 5,8ghz nya , serta sudah ada batre internalnya.
Kekurangan monitor wltoys ini adalah: kecerahan tidak bisa diatur, tidak bisa pindah kanal, batre cepat habis. Sebanding dengan harganya, tapi bagibsaya sudah cukup memuaskan.
Untuk batre bisa kita tambahkan batre lipo 1s agar daya tahan berrambah, paralelkan dengan batre bawaannya !
Saya menambahkan batre 1s 700mah, lumayanlah..hehe...
Baiklah bagi yang ingin ber FPV ria dengan modal terbatas seperti saya, silakan beli:
- VTX 5,8GHz (saya menggunakan TS5828, 600mw)
- Kabel av untuk kamera (sesuaikan dengan kamera anda).
- Monitor WlToys
Kabel merah adalah b+, kabel hitam adalah B-, kabel kuning adalah input video.

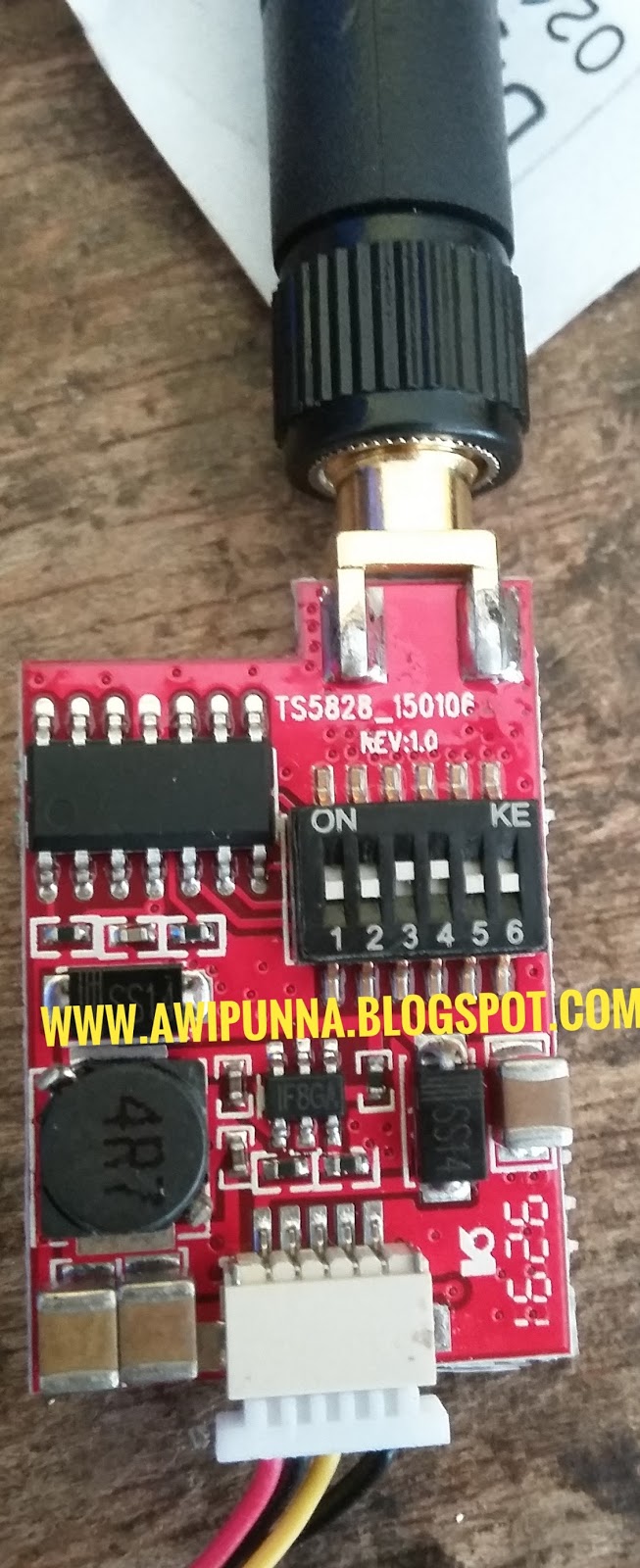

Atur dip switch seperti ini
Ini dia hasilnya :
Sekarang tinggal pasang vtx nya sesuai keinginan kita. Saya sendiri memilih pasang di anti jello
Daya untuk vtx saya ambil dari batre drone melalui jack 3,5. Sebelumnya sudah saya ubah jalur jack di dalam drone. Jika anda awam soal elektro, sebaiknya jangan tiru cara saya. Sebaiknya bikin jack sendiri.
Tegangan minimal untuk vtx nya adalah 7,4v & maksimalnya 24v.
Total biayanya sekitar 500rb, tidak termasuk kamera..hehe..
Hasil tes sekitar 300 meter masih jelas (jantung rasanya mau copot,,hehe..)
Tips saya: jika hendak terbang secara horizontal, maka atur posisi antena vtx dan antena vrx nya secara vertikal agar sinyal dari vtx bisa diterima dengan baik.
Jika hendak terbang vertikal saja, atur antena vtx & antena vrx nya secara horizontal.
Pengalaman saya: pernah terbang vertikal tepat di atas saya hanya untuk mengetahui tinggi maksimal drone, pada ketinggian sekitar 100m saja sudah No Signal. Itu karena posisi antena vtx nya vertikal.
Walaupun sudah fpv, usahakan drone kita tetap terlihat.
O iya, jika input video belum diterima vtx, tampilan di monitor adalah No Signal.
Demikian sedikit pengalaman saya, semoga bermanfaat.
Wassalam...
