Skema Charger Imax B3 Pro

IC regulator menggunakan IC DK112.
IC charger menggunakan IC 4056E

Kumparan trafo smps di outputnya tidak saling terhubung.
Output trafonya sekitar 5v x 3

Buat yang mau lihat isi balance charger Imax B3 pro ini, silakan simak video di bawah !

Terimakasih

Lanjutkan membaca

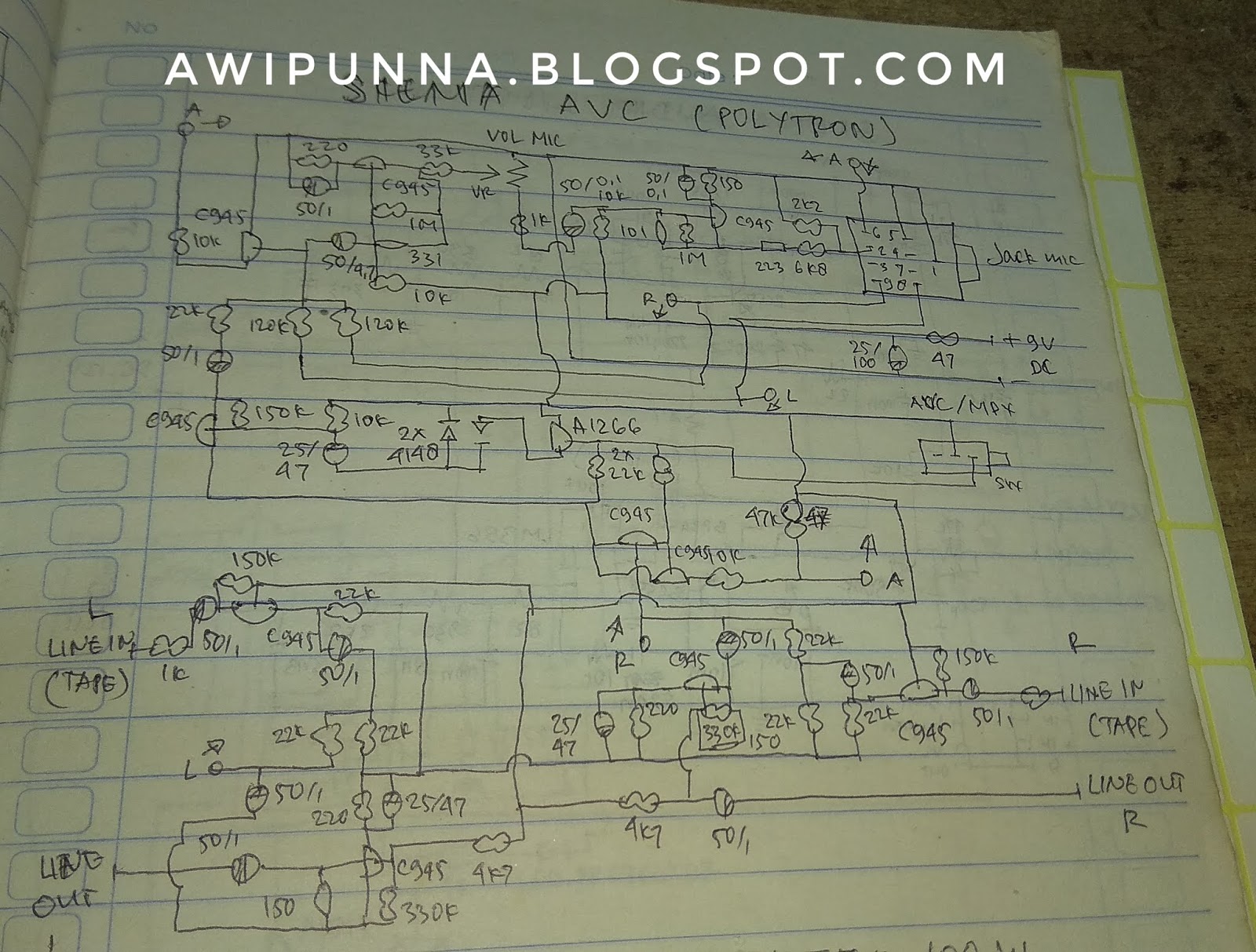

Skema AVC (Automatic Vocal Changer) Tape Deck Polytron

Skema ini sudah beberapa tahun lalu saya gambar, tepatnya sewaktu saya masih SMA.
Skema saya gambar dari tape deck Polytron single deck yang penguat nya menggunakan IC AN7164 ,dan equalizer menggunakan IC op amp 324, serta IC tape pre amp LA3220

O iya, rangkaian avc ini fungsinya untuk karaokean. Jika  mic diberi suara, otomatis rangkaian avc akan memindahkan musik ke jalur kiri (kalau tdk salah ingat).
Jadi hanya musik yang terdengar, tidak ada vokal dari penyanyi aslinya. Itu kalau kasetnya direkam untuk karaoke 😅

Di beberapa speaker aktif Polytron juga masih menerapkan avc ini, cuma sudah langsung aktif tanpa ada tombol.
Cuma rangkaian avc nya mungkin sudah agak beda

Semoga bermanfaat

Lanjutkan membaca

Double DIN Embassy Mati Total

Assalamualaikum.....
Alhamdulillah jumpa lagi setelah tidak lama posting.. :D

Sesuai judul, kali ini kita coba perbaiki sebuah double DIN merk Embassy yang awalnya katanya suka mati-mati. Dan akhirnya mati total.

Saya coba cek, benar saja mati total.
Cek sekring, ternyata aman.
Penelusuran berlanjut untuk mencari 5v untuk mikrokontroler nya.
Alhamdulillah ketemu juga, ternyata resistor 47R sebagai fuse sebelum masuk ke IC regulator 5v nya lepas solderannya akibat panas berlebih.

Resistor coba ganti dgn resistor 33R/0,25w biar kuat. Pas dihidupkan, Alhamdulillah udah bisa nyala. Tapi kok ada bau-bau menyengat, pas dicek, ternyata resistor 33R nya kepanasan.
Coba ukur output IC regulator 5v nya, ternyata output nya 7v.
Waduh... Sepertinya ni IC positif udah rusak.

Karena tidak punya stok IC regulator yang modelnya sama, akhirnya ganti dengan IC 7805 yang besar.

Untuk pin out IC yang rusak adalah: GND, IN, OUT.
Untuk pin out IC penggantinya adalah: IN, GND, OUT.

Jadi kita perlu penyesuaian pinnya.
Akhirnya kita modif seperti foto di bawah ini

Dan Alhamdulillah, resistor fuse 33R sudah tidak panas lagi, dan 5v untuk mikrokontroler nya pip sudah stabil.

Dites beberapa jam, Alhamdulillah lancar jaya 😁😁

Demikian sedikit pengalaman saya memperbaiki double DIN Embassy yang mati total.
Semoga bermanfaat..

Wassalamu'alaikum.....
